EDI純水系統工作主要有三個過程：

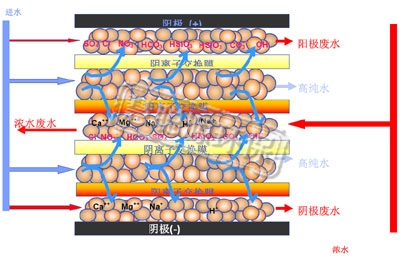

        1，淡水進水淡水室后，淡水中的離子與混床樹脂發生離子交換，從而從水中脫離；

        2，被交換的離子受電性吸引作用，陽離子穿過陽離子交換膜向陰極遷移，陰離子穿過陰離子交換膜向陽極遷移，并進入濃水室從而從淡水中去除。

        離子進入濃水室后，由于陽離子無法穿過因離子交換膜，因此其將被截留在濃水室，同樣，陰離子無法穿過陽離子交換膜，被截留在濃水室，這樣陰陽離子將隨濃水流被排出模塊；與此同時，由于進水中的離子被不斷的去除，那么淡水的純度將不斷的提高，待由模塊出來的時候，其純度可以達到接近理論純水的水平。

        3，水分子在電的作用下被不斷的離解為H+和OH-，H+和OH-將分別使得被消耗的陽/陰樹脂連續的再生。

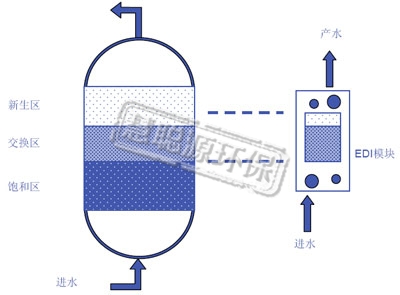

        過程1和過程3是樹脂的消耗和再生的兩個相反過程，這兩者會在模塊內部形成一個動態平衡。

        下圖為EDI純水系統典型的流程圖



                                                （一）                                                                                                          （二）

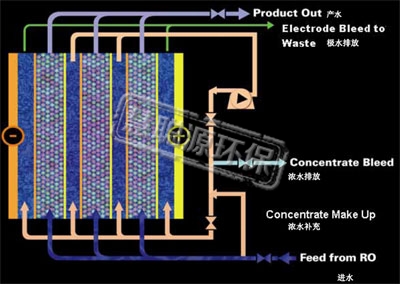

        圖（一）中，進水從EDI模塊底部進入淡水室，并從頂部出來；濃水從EDI模塊底部進入模塊，從模塊頂部出來，濃水經過濃水循環泵后，大部分濃水將回流到模塊的濃水室中循環，小部分濃水將排放；極水的進水與濃水進水為同一水流，只是分別進入不同的室（極水室和濃水室），并從模塊頂部排出。

圖5 不帶濃水循環的EDI純水系統

       圖（二）中，淡水從模塊底部進入淡水室，從頂部出來；濃水從EDI模塊頂部進入模塊，從模塊底部出來；極水的進水與淡水進水為同一水流，只是分別進入不同的室（極水室和濃水室），并從EDI模塊頂部排出。
